许多因素都会影响最终的测试精度，包括合适的样品对中,试验机的测试速度,数据采样率等.但是其中一个非常关键的因素就是夹具的选择
样品对中在确保精度的作用中经常被低估.虽然传统上认为轴向试验的力相互作用仅为单一的轴向尺寸
但这些力因为机械结构及装配精度问题实际上存在于三个维度中，为非对齐和非重复性提供了更大的误差条件.
夹具工装
在力的测试过程中,正确的载荷与传感器的对中几乎完全取决于用来固定样品的夹具和固定工装.
并且,当涉及到夹具和工装时 确定加载方式是否适合测试应用要比夹具是否足够大或足够结实更为重要
好消息是,有一些简单的通用规则,让这些规则可以帮助你选择适合的夹具,可以极大地提高样品与负载轴同心测量的可靠性
电动测试台
更好的一致性,重复性
以获得更加的解决方案
测力计
专业/高级/经济型解决方案
精度可选,测力范围最大50kN
夹具系列
选择您的夹具工装
选择合适的工装确保测试的准确性非常重要
测量软件
易于使用的数据采集分析软件
以便对产品进行详细测试和评估
我们的产品一目了然

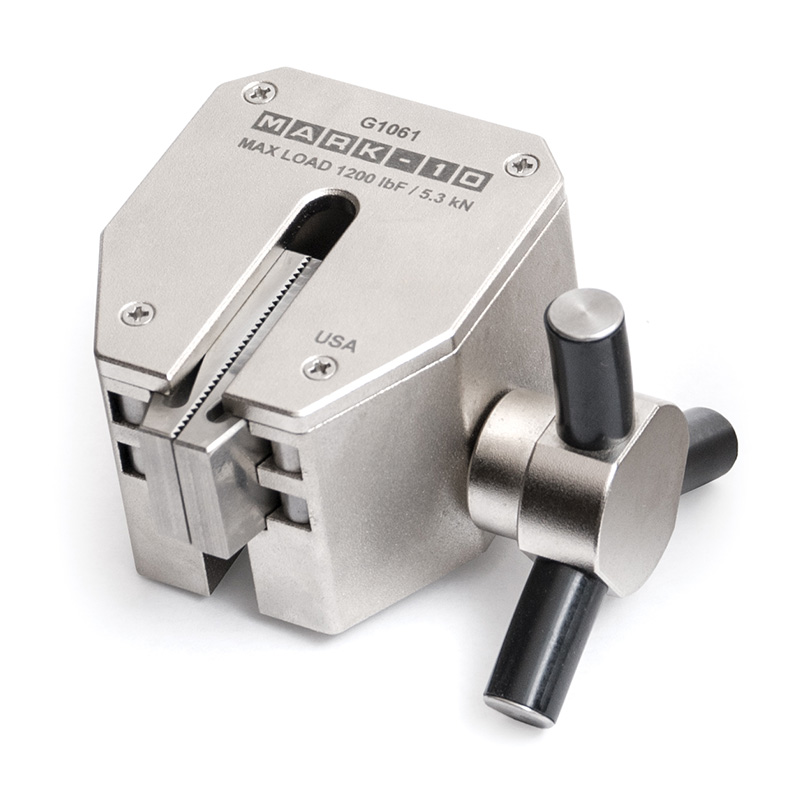

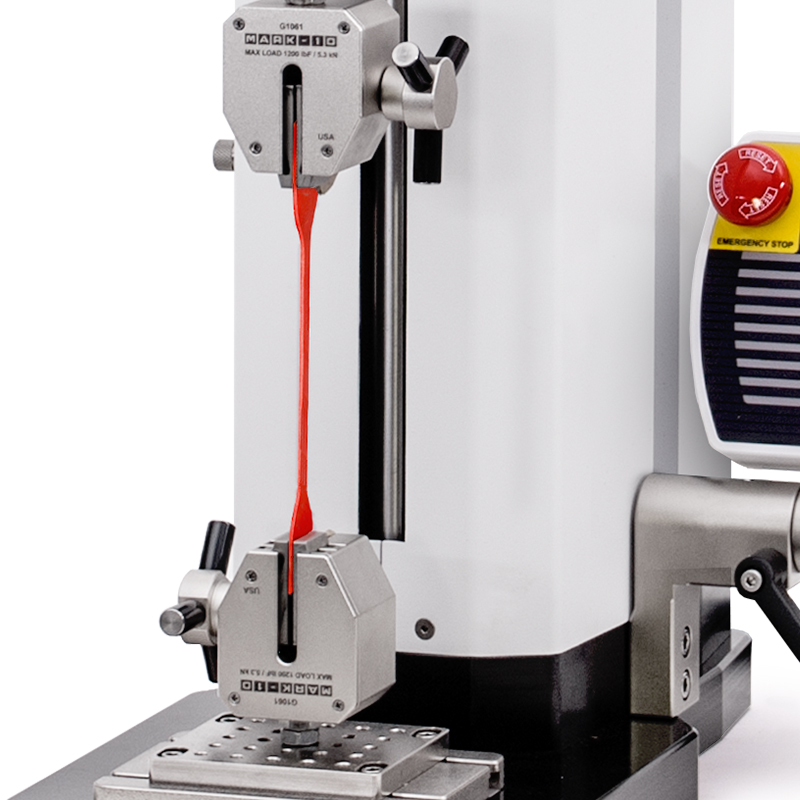

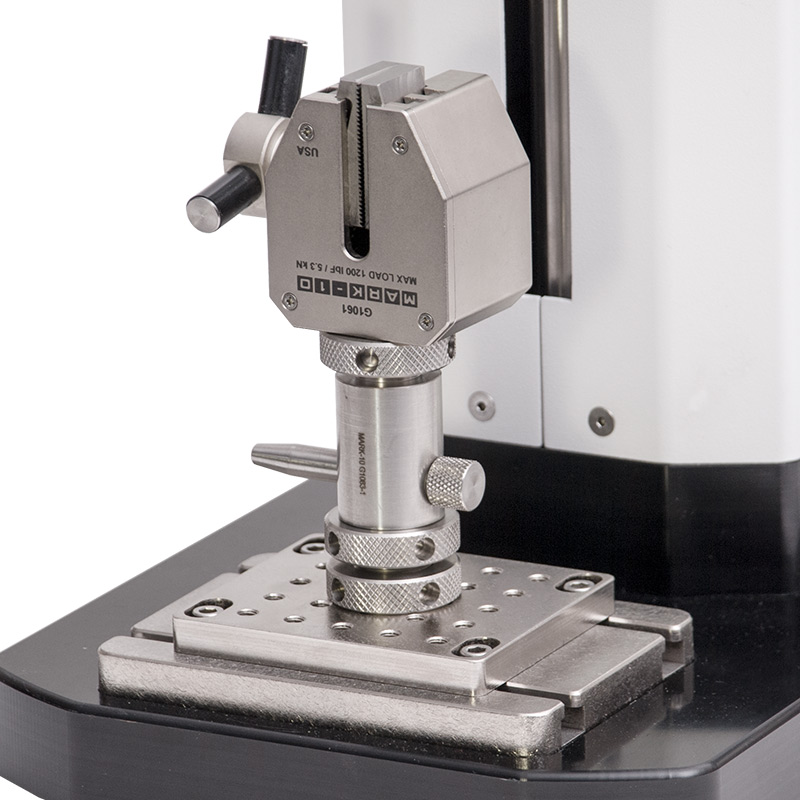

楔形夹具
G1061,G1061-1,G1061-2,G1061-3
常规拉力测试
自紧式夹口
最大夹持厚度:0-6.4mm
最大夹持宽度:9.5/19.1/25.4mm
测量量程:0.25-9kN
价格:5375-5890元
R01
拉力/压力
精度:±0.15% FS+显示器
250N-50kN
即插即用
价格:5350-7600元
容量
0-6 Nm
类型
软件控制
触摸屏
可选的
自动控制
是
数据分析
高级¹
螺旋线
R02
压力
精度:±0.5% FS+显示器
500N-50kN
价格:6700-7600元
涡流
R03
1N-500N
价格:6975-5850元
R04
精度:±0.2% FS+显示器
1-500N
价格:8950-14500元
龙卷风

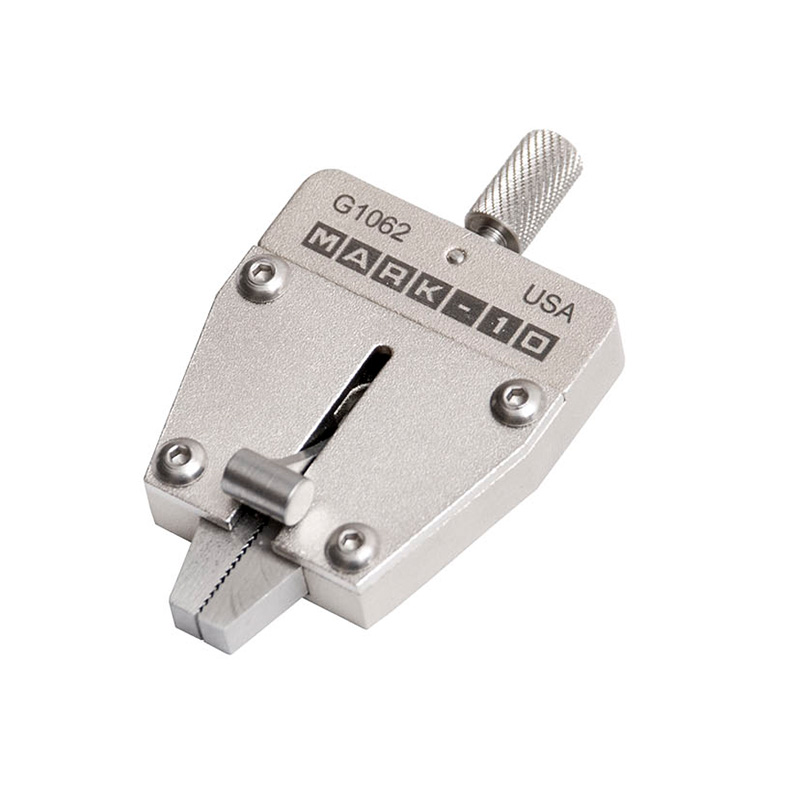

迷你楔形夹具
G1062
薄/窄材料的常规拉伸测试
最大夹持厚度0-2.3mm
测量量程500N
万向连接头
价格:2600 元

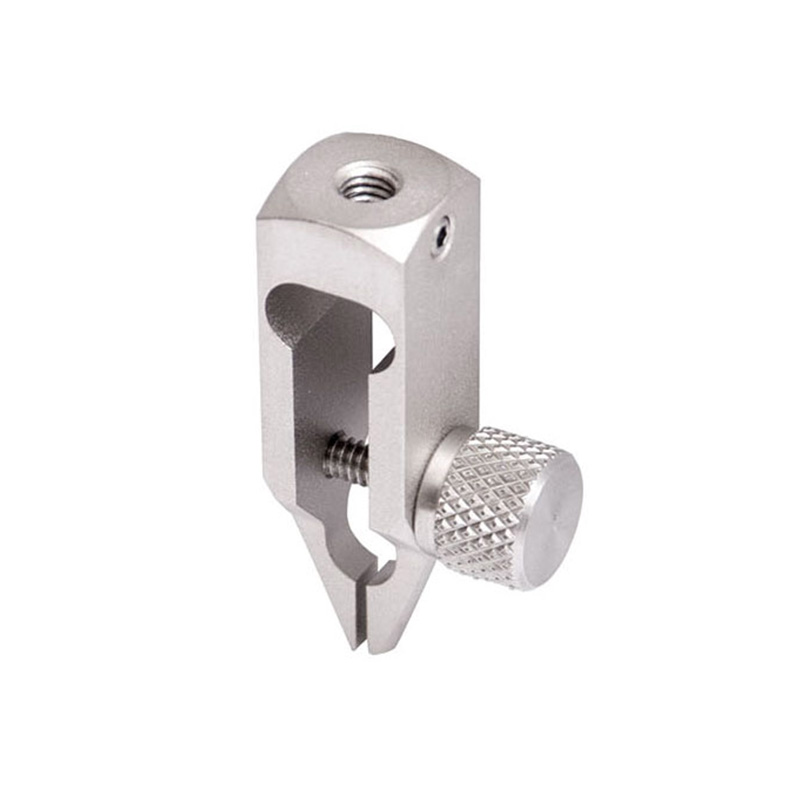

微型夹具
G1003
拉/压力测试
适用各种小样品的拉/压力测试
最大夹持厚度0-1.8mm
测量量程150N
螺纹规格:#10-32
价格:1600 元
多爪夹具
G1056
拉力测试
适用于圆形或不规格样品
夹持范围:Ø10.2- 31.7 mm
测量范围500N
价格:2800 元

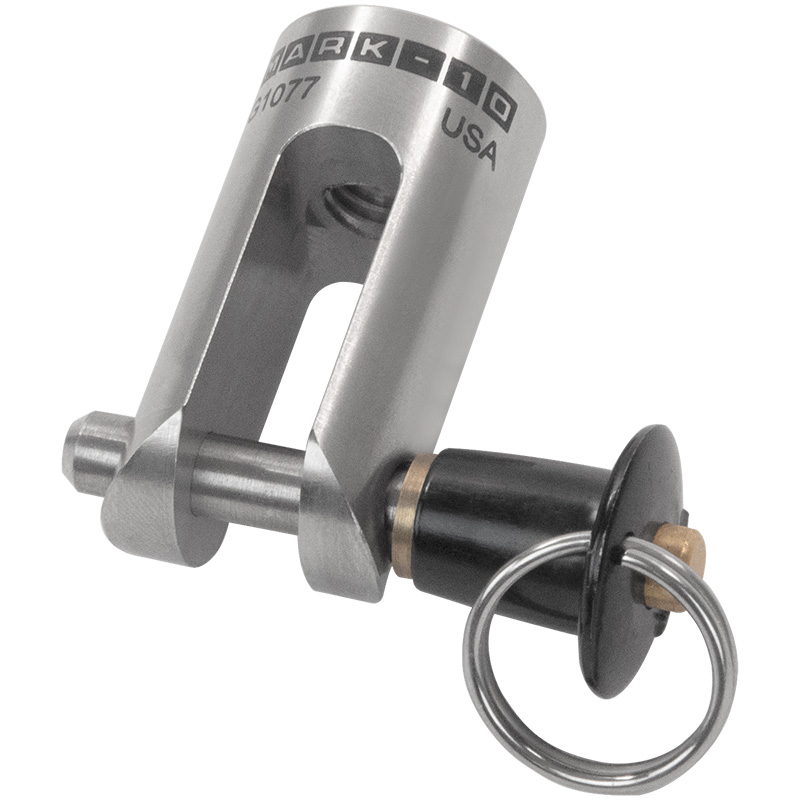

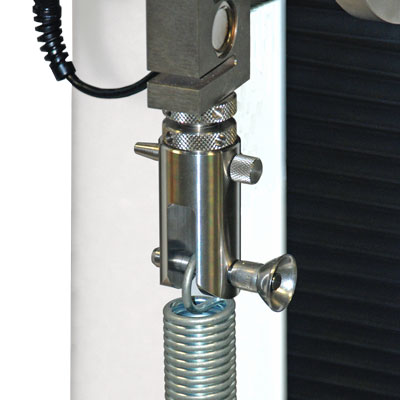

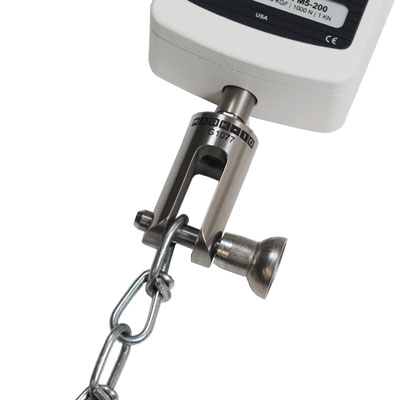

U形夹具
G1077
测量范围2500N
价格:1200元

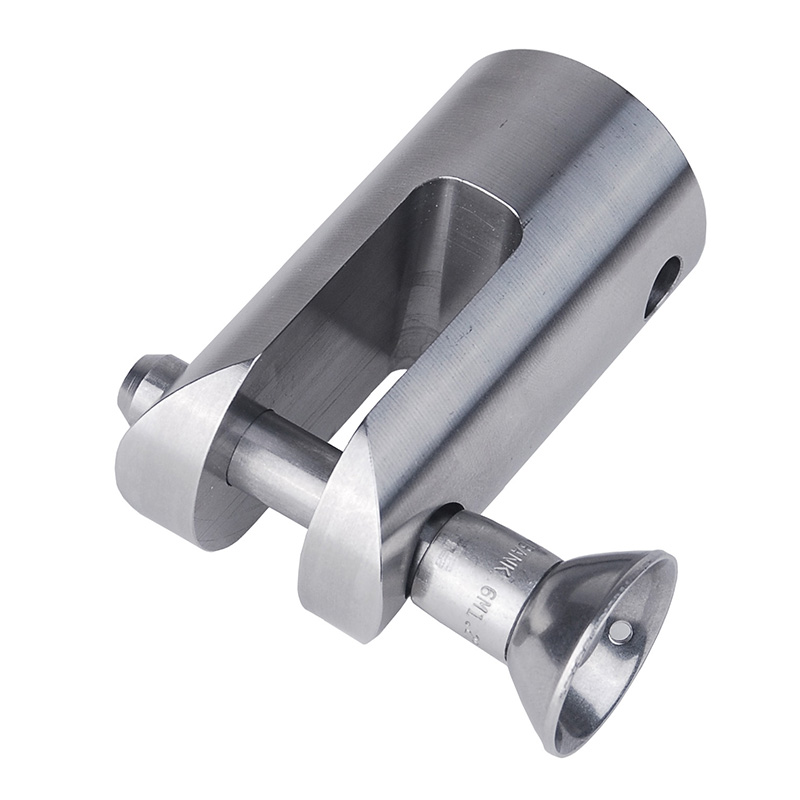

大量程U形夹具
G1090
测量范围9000N
通孔连接方式
顶端通孔:15.9mm
价格:3000元

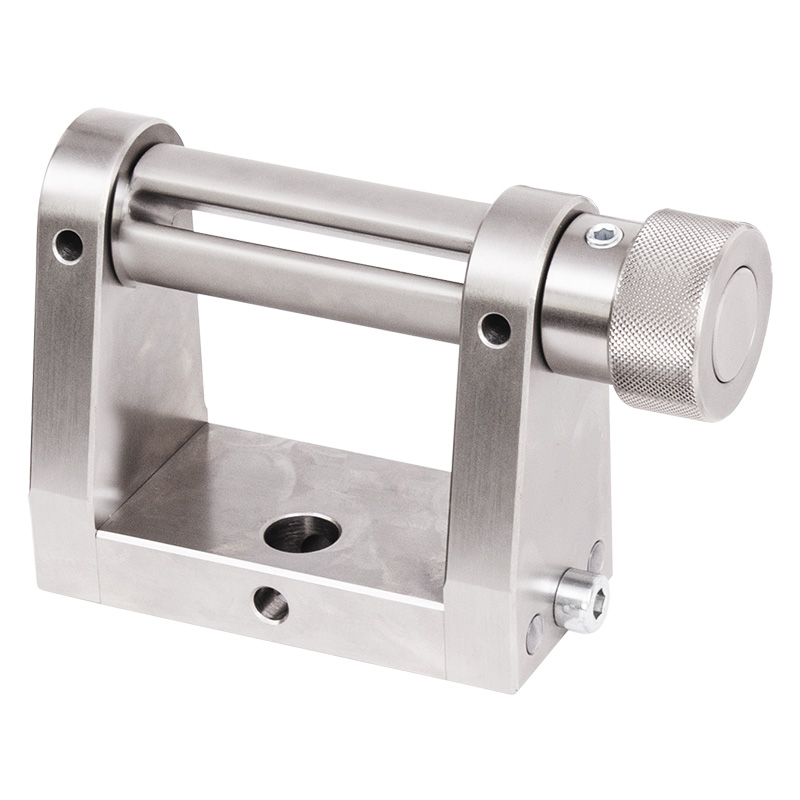

织物带夹具
G1111
织物带等材料的拉伸测试
符合 ASTM D6775标准
测量范围10kN
价格:6700元
R06
现场质量标准检测
1000N
价格:13450元
包装/剥离/摩擦
薄膜夹具
G1008, G1015-1, G1015-2, G1015-3
夹持厚度3.8/12.7mm
夹持宽度31.8/76.2/127/177.8mm
符合ASTM F88 / D1876标准
价格:2350-3300元
气动薄膜夹具
G1046
气动加载方式
夹持厚度:0-3.3mm
夹持宽度39.9mm
测量范围500N@0.86Mpa
符合ASTM F88, D1876
价格:5600 元 起

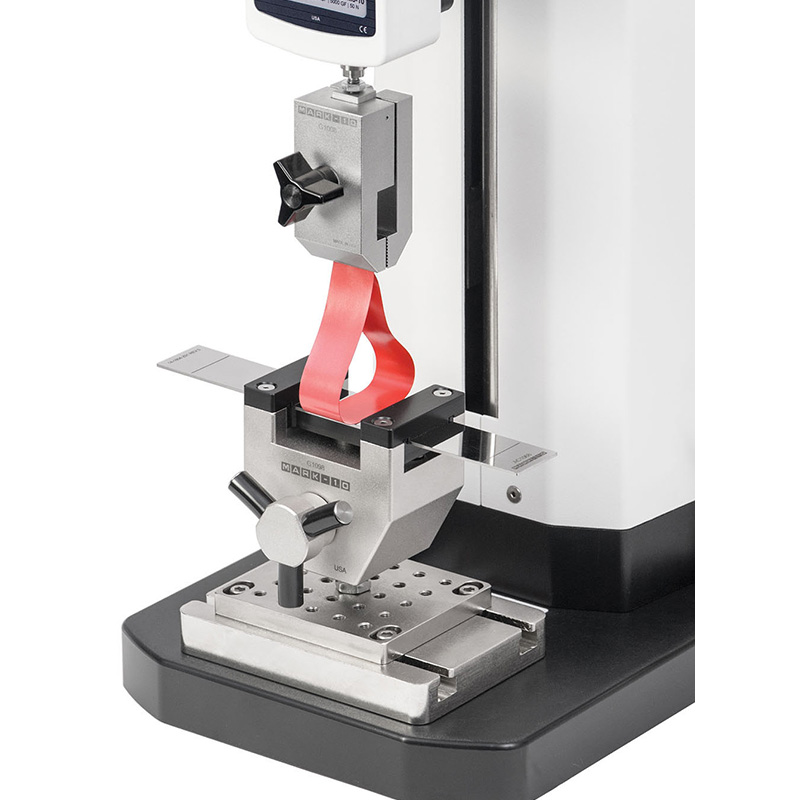

90度剥离测试工装
G1109
扭矩测试(垂直)
控制薄膜 胶粘剂 包材等剥离测试
可选30度45度角度测试
符合ASTM D6862, D3330, D903标准
价格:16700元 起
摩擦力测试工装
G1086
静态摩擦和动态摩擦测试
标配200克砝码
符合ASTM D1894
价格:13900元 起
G1071
纸板包装折弯测试
适用于TAPPI T829标准
测量范围250N
价格:4200 元 起
G1072
包装折叠力测试
价格:3750 元
软木塞拉拔力工装
G1105
软木塞拔出/拉力测试
符合ISO 9727标准
1.5L酒瓶
测量范围1000N
价格:11200元
初粘性测试工装
G1098
粘性测试
测量面积25平方毫米
符合ASTM D6195
价格:7650元
翻盖测试工装
G1104
翻盖力测试
测量范围100N
价格:1400元
钳口夹具
钳口夹具-小
G1013
夹持范围0-6.4mm
价格:2000元
钳口夹具-中
G1101
通孔连接方式15.9mm
夹持范围32.3mm
夹口可换
价格:3100 元
钳口夹具-大
G1100
夹持范围34mm
测量范围9kN
价格:5600元
虎钳夹具
G1074
拉压力测试
夹持范围38.1mm
价格:2890元
自定心虎钳夹具
G1106
自定心,夹口可换
夹持范围50.8mm
价格:6950元
线缆/绳索/细丝/管材
端子夹具
G1001, G1001-1, G1001-2
拉拔力测试
最大夹持范围9.5mm
价格:2600元
线束端子夹具-小
G1076
转塔式设计
线缆直径0.7-6.3mm
价格:3850 元
线束端子夹具-大
G1093
端子拉力测试
转塔式
线缆直径2.0-11.8mm
价格:12500元

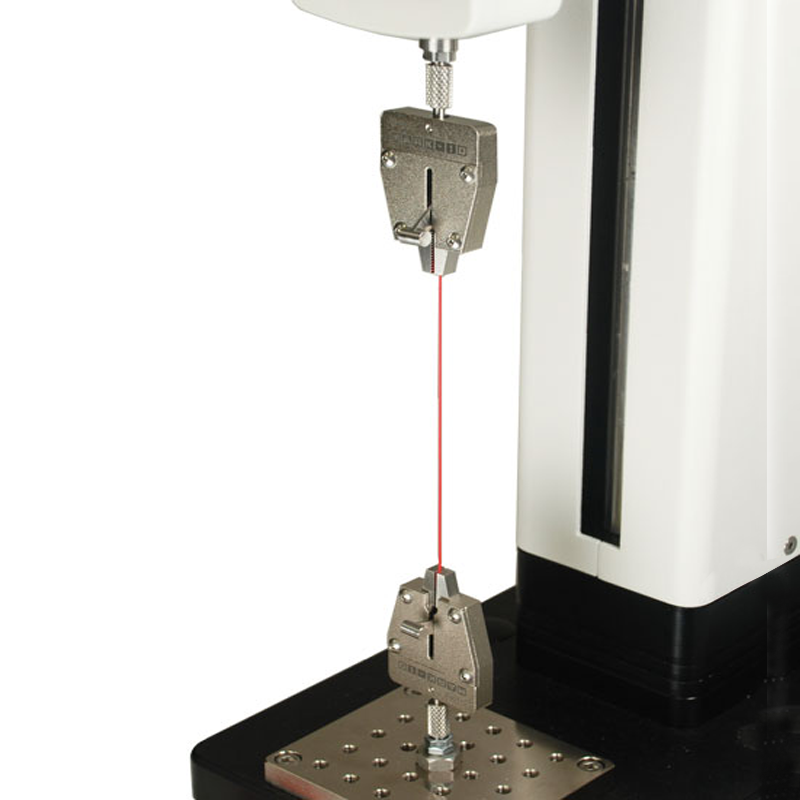

偏心滚轮夹具
G1002,
通用拉力测试
夹持范围最大8.6mm
价格:2100元
可调式偏心辊夹具
G1085
夹持范围0-25.4mm
价格:3700 元

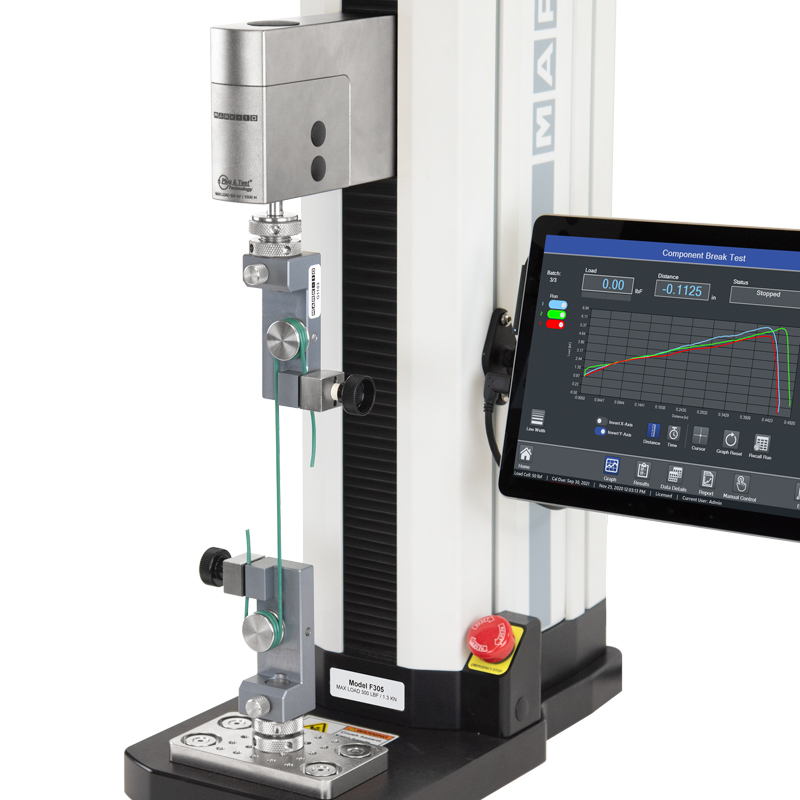

细线/丝/绳索夹具-小
G1078
细丝线缆等拉力测试
样品直径最大2.5mm
价格:2750 元
细线/丝/绳索夹具-中
G1103
绳索拉力测试
样品最大直径6.6mm
测量范围1kN
价格:3600元
细线/丝/绳索夹具-大
G1102
钢丝绳索拉力测试
样品最大直径5.3mm
测量范围5kN
钢丝/线缆/绳索夹具
G1092
样品最大直径10mm
价格:7500 元
偏心滚夹具
G1094
样品最大宽度60mm
样品最大厚度32mm
价格:8900 元
压缩/推力/弯曲
压盘工装
G1009, G1009-1, G1009-2, G1009-3
压力测试
直径50.8mm/70.6mm
测量范围1kN/2.5kN
平面/排气道两种
高级控制功能-可选
价格:430 元 起
G1087, G1087-1
直径55.9mm/96mm
通孔连接15.9mm
价格:1950元 起
三点弯曲工装
G1095, G1096, G1097
3点,4点弯曲测试
适应和种材料弯曲测试
符合ASTM C393, C1161, D790标准
测量范围2.5/10kN
价格:9050元 起
穿刺工装
G1110-1
刺穿阻力测试
针头直径1mm±0.02
测量范围2.5kN
价格:8900元
肌力测试工装
G1019, G1020, G1021, G1112
人体工效肌力测试
价格:450元 起
橡胶头工装
G1011
模拟手指按压力
价格:350 元
注射器推力工装
G089
注射器柱塞压缩力测试
符合 ISO 7886-1
价格:8850元
G1110
防护服,薄膜,手套等材料的穿刺测试
符合ASTM D5748
价格:22700元
通用扭力
扭矩测试夹具
G1023
通用测试
8条防滑橡胶边
夹持角度45度90度180度可调
扭矩测量范围11.3Nm
拉压力测量范围:250N
价格:4650 元
G1053
扭矩/拉力测试
夹持范围16.5-27.9mm
G1058
夹持范围5.1-89mm
价格:3700元
G1022-1, G1022-2, G1022-3
用于TST扭矩测试台
夹持范围:0.7-12.7mm
测量范围:11.3Nm
价格:1675元 起
基本附件

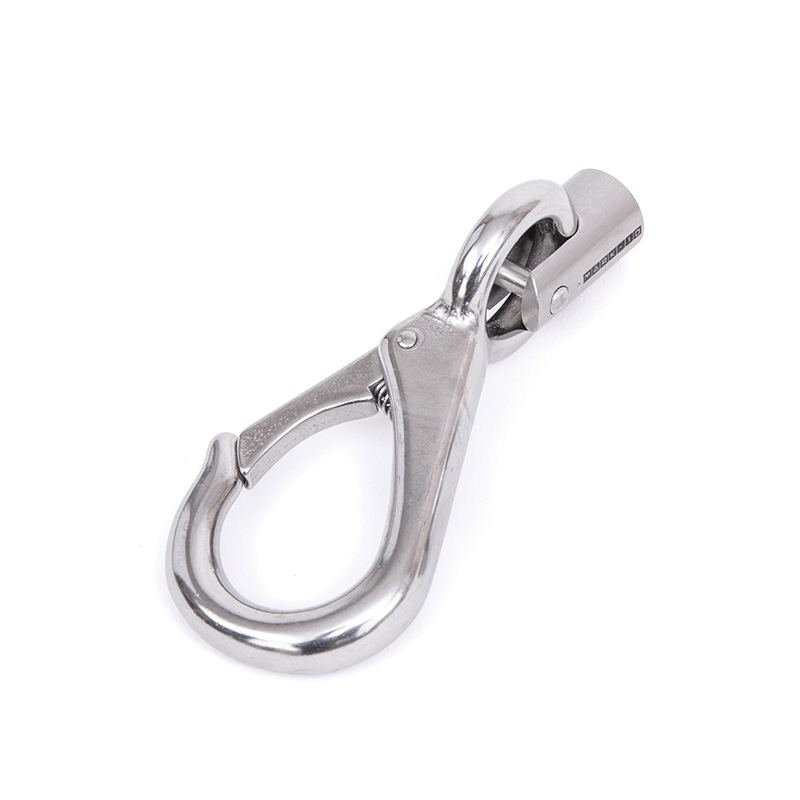

安全钩
G1107
提供额外的安全性
旋转活头确保轴线对齐
价格:1050 元
万向活动转接头
G1018-1, G1018-2
确保直接受力
将夹具连接到测力计和传感器
量程范围1k-2.5kN
价格:545 元
快速连接头
防止夹具转动
快速安装和拆卸
15.8mm直径常用规格
可作为单独的组件或套件提供
价格:660元 起

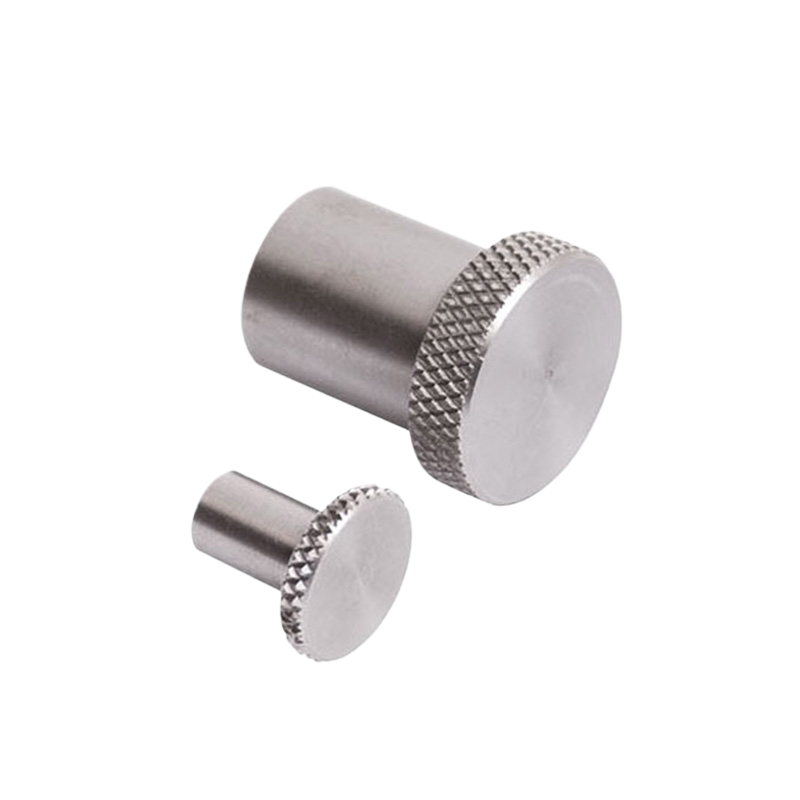

标准压头
G1029, G1036
一般压力测试
直径12.7/19.1mm
价格:160/195元
口红折断工装
LSK11
口红折断/剪切力测试
最大样品直径35mm
通孔直径15.9mm
价格:2150 元
剪式夹具
LSK15
底端通孔直径15.9mm
价格:8980元
穿刺测试工装
G1099
测试石膏板等表面的穿刺力
价格:1520元
钻钳工装
G1010, G1010-1, G1010-2
拉压测试
测量范围:150N
价格:985元 起
